Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

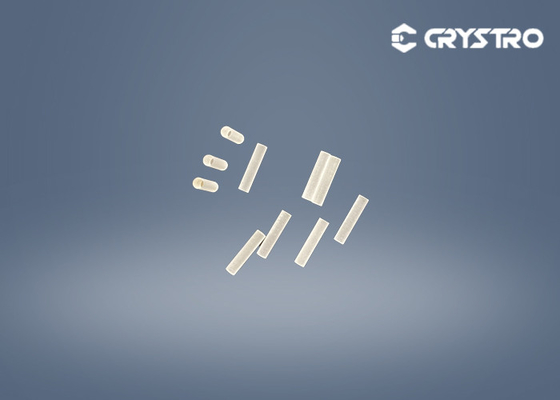

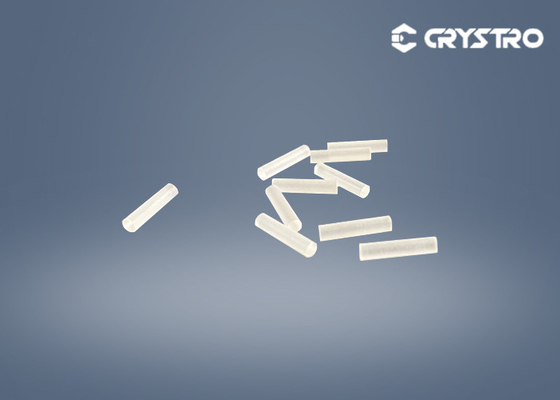

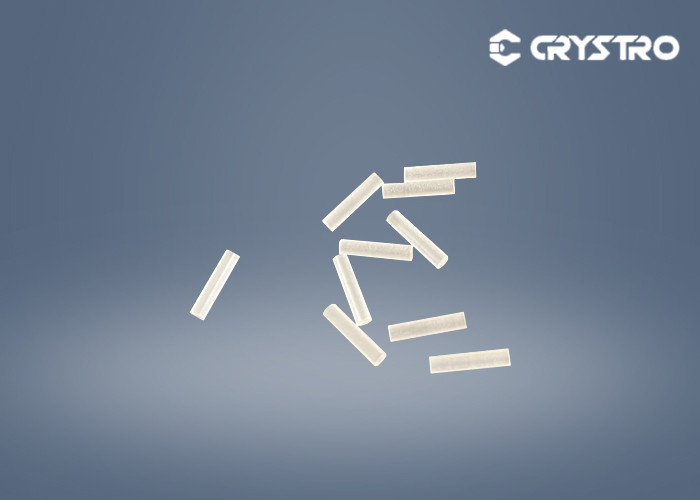

Όνομα προϊόντων: | Ράβδοι TGG | Χημικός τύπος: | TB3Ga5O12 |
---|---|---|---|
Διάμετρος: | 2.15mm | Μήκος: | 9.8mm |
Προσανατολισμός: | 111 | Chamfer: | <0.10mm*45° |
Λειότητα: | <λ/το 10@633nm | Παραλληλισμός: | <30» |
Ποιότητα επιφάνειας: | 10/5 | ||
Υψηλό φως: | TB3Ga5O12 ράβδος γρανατών γαλλίου τέρβιου,TB3Ga5O12 γρανάτης κρυστάλλου γαλλίου τέρβιου,Υψηλό κρύσταλλο TGG κατώτατων ορίων ζημίας λέιζερ |
Ο γρανάτης γαλλίου τέρβιου (TGG) είναι ένα είδος συνθετικού γρανάτη, ένα μαγνητο-οπτικό κρύσταλλο με ένα υψηλό επίπεδο της θερμικής αγωγιμότητας για rotators και τους μονωτές του Faraday. Μπορεί να χρησιμοποιηθεί στους οπτικούς μονωτές για τα συστήματα λέιζερ, στους οπτικούς κυκλοφορητές για τα συστήματα οπτικών ινών, στους οπτικούς διαμορφωτές, και στους αισθητήρες τρεχόντων και μαγνητικών πεδίων.
Rotator του Faraday αποτελείται από μια ράβδο κρυστάλλου TGG και έναν ειδικά σχεδιασμένο μαγνήτη. Η κατεύθυνση πόλωσης της ακτίνας που περνά μέσω του μαγνητο-οπτικού υλικού θα εκτραπεί στο πλαίσιο της δράσης ενός μαγνητικού πεδίου, και η κατεύθυνση εκτροπής της συσχετίζεται μόνο με την κατεύθυνση του μαγνητικού πεδίου και δεν έχει καμία σχέση με την κατεύθυνση της διάδοσης ακτίνων. Ο οπτικός μονωτής αποτελείται από οπτικό rotator εκτροπής 45 και ένα ζευγάρι των κατάλληλα τοποθετημένων πολωτών. Επιτρέπει στην ελαφριά ακτίνα για να περάσει μόνο σε μια κατεύθυνση και εμποδίζει την ελαφριά ακτίνα από τη διάδοση στην αντίθετη κατεύθυνση.
Μπορούμε να προσφέρουμε τα προσαρμοσμένα μεγέθη κρυστάλλου TGG κατόπην του αιτήματός σας.
Προσανατολισμός | [111] μέσα ±15 στο τόξο λ. |
Διαστρέβλωση κυματομορφής | <1> |
Αναλογία εξάλειψης | >35dB |
Ανοχή διαμέτρων | +0.00mm/-0.05mm |
Ανοχή μήκους | +0.2mm/-0.2mm |
Chamfer | το 0.10mm@45 º |
Λειότητα | <1> |
Παραλληλισμός | < 30="" arc="" Seconds=""> |
Perpendicularity | < 5="" arcmin=""> |
Ποιότητα επιφάνειας | 10/5 γρατσουνίστε/σκάψτε |
Επίστρωμα του AR | <0> |
Μεγάλες διαστάσεις των κρυστάλλων | Maxφ101.6 χιλ. |
1. Μεγάλη σταθερά Verdet: 35 RAD τ-1m-1
2. Χαμηλές οπτικές απώλειες: <0>
3. Υψηλή θερμική αγωγιμότητα: 7.4W μ-1K-1
4. Υψηλό κατώτατο όριο ζημίας λέιζερ: >1GW/cm2
